यह मार्गदर्शिका आपको पीसीबी बोर्डों को शीघ्रता से समझने में मदद करेगी।

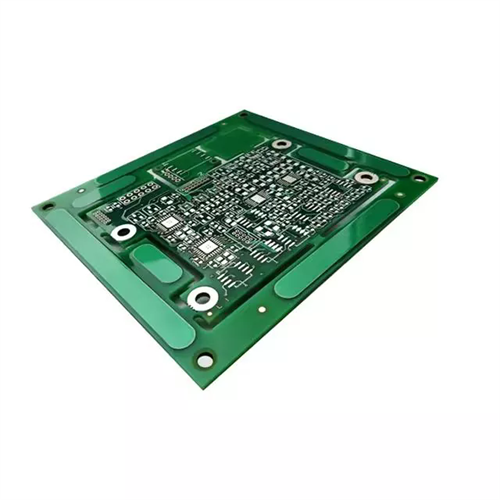

A पीसीबी, जिसे सर्किट बोर्ड के रूप में भी जाना जाता है, एक महत्वपूर्ण इलेक्ट्रॉनिक घटक है।

1. पारंपरिक सर्किट बोर्ड एक फोटोरेसिस्ट विधि का उपयोग करके सर्किट आरेख और लेआउट को प्रिंट करके बनाए जाते हैं, इसलिए इसका नाम मुद्रित सर्किट बोर्ड है। वर्तमान में, अधिकांश सर्किट बोर्ड एक संलग्न फोटोरेसिस्ट (लैमिनेट या कोटिंग) के साथ लेपित होते हैं, जिसे सर्किट बोर्ड को उकेरने से पहले उजागर और विकसित किया जाता है।

2. सर्किट बोर्ड को सिंगल-साइडेड, डबल-साइडेड और मल्टी-लेयर बोर्ड में वर्गीकृत किया गया है। सबसे बुनियादी परपीसीबी, घटक एक तरफ केंद्रित होते हैं, और तार दूसरी तरफ केंद्रित होते हैं; इस प्रकार के पीसीबी को सिंगल-साइडेड बोर्ड कहा जाता है। एक दो तरफा बोर्ड में दोनों तरफ तांबे के निशान होते हैं, और आवश्यक नेटवर्क कनेक्शन बनाने के लिए दो परतों के बीच की रेखाओं को वाया के माध्यम से जोड़ा जा सकता है। मल्टी-लेयर बोर्ड एक मुद्रित सर्किट बोर्ड को संदर्भित करता है जिसमें तीन या अधिक प्रवाहकीय पैटर्न परतें होती हैं जिन्हें इन्सुलेट सामग्री द्वारा अलग किया जाता है और एक साथ टुकड़े टुकड़े किया जाता है, जिसमें प्रवाहकीय पैटर्न आवश्यकतानुसार परस्पर जुड़े होते हैं।

3. एक सर्किट बोर्ड में मुख्य रूप से सोल्डर पैड, विअस, माउंटिंग होल, तार, घटक, कनेक्टर, फिलर्स और विद्युत सीमाएं होती हैं। प्रत्येक घटक के मुख्य कार्य इस प्रकार हैं:
