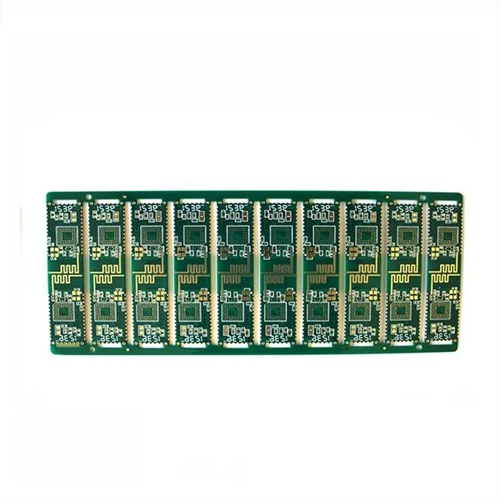

फ्लेक्स सर्किट बोर्ड

चीन में होशिनो एलसीडी-टेक के निर्माता उच्च गुणवत्ता वाले उत्पादों की पेशकश करते हैं, आपको एक अच्छी कीमत पर सीधे उच्च गुणवत्ता वाले फ्लेक्स सर्किट बोर्ड खरीदने के लिए स्वागत है।

जांच भेजें

उत्पाद वर्णन

फ्लेक्स सर्किट बोर्ड सर्किट बोर्ड प्रौद्योगिकी में एक क्रांतिकारी नवाचार है। जैसा कि नाम का अर्थ है, यह एक मुद्रित सर्किट बोर्ड है जिसे अपने आकार को तोड़ने या खोने के बिना फ्लेक्स, मोड़ और मोड़ने के लिए डिज़ाइन किया गया है। यह लचीलापन उन उपकरणों में उपयोग के लिए एकदम सही बनाता है जिन्हें सही ढंग से कार्य करने के लिए डिज़ाइन समायोजन की आवश्यकता होती है।

फ्लेक्स सर्किट बोर्ड को उच्च गुणवत्ता वाली सामग्रियों का उपयोग करके निर्मित किया जाता है जो इसे अत्यधिक टिकाऊ और लचीला बनाते हैं। यह यांत्रिक, थर्मल और रासायनिक तनाव का सामना कर सकता है, जो इसे कठिन वातावरण के लिए सही समाधान बनाता है। सर्किट बोर्ड उच्च-आवृत्ति के संकेतों को भी संभाल सकता है और इसका उपयोग उपभोक्ता इलेक्ट्रॉनिक उपकरणों, एयरोस्पेस, सैन्य और चिकित्सा उपकरणों जैसे कई प्रकार के अनुप्रयोगों में किया जा सकता है।

फ्लेक्स सर्किट बोर्ड अविश्वसनीय रूप से पतला है, जो उन उपकरणों में उपयोग के लिए उपयुक्त बनाता है जिन्हें कॉम्पैक्ट डिजाइनों की आवश्यकता होती है। यह हल्का भी है, जो डिवाइस के समग्र वजन को कम करता है, जिससे चारों ओर ले जाना आसान हो जाता है। फ्लेक्स सर्किट बोर्ड अत्यधिक अनुकूलन योग्य है, जिसमें एकल-पक्षीय, डबल-पक्षीय, बहुस्तरीय और कठोर-लचीले संयोजन विकल्प जैसे विकल्प हैं।

Hoshineo LCD-Tech द्वारा प्रदान किया गया 4-लेयर PCB, अर्थात्, चार-परत मुद्रित सर्किट बोर्ड (PCB), ग्लास फाइबर या अन्य इन्सुलेट सामग्री की चार परतों से बना है, और ये परतें प्रवाहकीय चैनलों के माध्यम से जुड़ी हुई हैं। इसमें आमतौर पर एक शीर्ष परत, दो आंतरिक परतें, और विद्युत संकेतों को रूट करने और इलेक्ट्रॉनिक घटकों को जोड़ने के लिए एक निचली परत होती है।

Hoshineo LCD-TECH 4-परत पीसीबी विनिर्देश:

परत गणना (एल)	4 परतें	तांबा मोटाई (oz)	140um (4oz)
उत्पादन पैनल आकार (मिमी)	≤483*623 मिमी	लाइन चौड़ाई/स्थान	3/3mil
कोर मोटाई (मिमी)	0.05	छेद चढ़ाना पहलू अनुपात	≤10: 1
डाइलेक्ट्रिक्ट मोटाई (मिमी)	≧ 0.005	व्रत	0.60%
बीजीए पैड पिच (मिमी)	≧ 0.4	एसएमटी पिच (मिमी)	≧ 0.5
मिलाप मास्क	± 0.038	प्रतिबाधा नियंत्रण	± 8%
आंतरिक परत निकासी	≧ 20 माइक्रोन	सतह का उपचार	HASL (लीड और लीड फ्री), चढ़ाना/enig, osp

Hoshino LCD-TECH 4-परत पीसीबी उत्पाद सुविधाएँ और फ़ंक्शंस

टुकड़े टुकड़े में संरचना: एक विशिष्ट 4-परत पीसीबी स्टैक संरचना में एक शीर्ष सिग्नल परत, एक आंतरिक परत 1, एक आंतरिक परत 2, और एक नीचे सिग्नल परत शामिल है। यह संरचना सर्किट डिजाइन में अधिक लचीलापन और जटिलता प्रदान करती है।

प्रवाहकीय चैनल: सिग्नल ट्रांसमिशन और घटक इंटरकनेक्शन को प्राप्त करने के लिए सर्किट की विभिन्न परतों को जोड़ने के लिए छेद के माध्यम से।

सामग्री चयन: ग्लास फाइबर या अन्य इन्सुलेट सामग्री का उपयोग आमतौर पर सब्सट्रेट के रूप में किया जाता है, और सतह को तारों के लिए तांबे की पन्नी के साथ कवर किया जाता है।

सिग्नल ट्रांसमिशन: 4-लेयर पीसीबी का मुख्य कार्य इलेक्ट्रॉनिक घटकों के बीच सिग्नल ट्रांसमिशन के लिए एक माध्यम के रूप में कार्य करना है, और सर्किट के कार्य को प्राप्त करने के लिए वायरिंग के माध्यम से विभिन्न घटकों को कनेक्ट करना है।

बिजली वितरण: आंतरिक परत का उपयोग सर्किट को एक स्थिर बिजली की आपूर्ति प्रदान करने के लिए एक पावर लेयर (VCC) के रूप में किया जा सकता है।

ग्राउंड प्रोटेक्शन: आंतरिक परत एक ग्राउंड लेयर (GND) के रूप में भी काम कर सकती है, सर्किट के लिए जमीनी सुरक्षा प्रदान करती है, सिग्नल को स्थिर कर सकती है और हस्तक्षेप को रोकती है।
