मुद्रित परिपथ विधानसभा
मुद्रित सर्किट असेंबली के चीनी निर्माता में से एक, एक प्रतिस्पर्धी मूल्य पर उत्कृष्ट गुणवत्ता की पेशकश, होशिनो एलसीडी-टेक है। संपर्क करने के लिए स्वतंत्र महसूस करें।
जांच भेजें
उत्पाद वर्णन
हमारी मुद्रित सर्किट असेंबली प्रक्रिया आपके सटीक विनिर्देशों और डिजाइन की जरूरतों को समझने के लिए पूरी तरह से परामर्श के साथ शुरू होती है। डिजाइनरों की हमारी अनुभवी टीम आपकी योजनाओं को बदलने और पूरी तरह से कार्यात्मक प्रोटोटाइप बनाने के लिए नवीनतम सॉफ्टवेयर टूल का उपयोग करती है। एक बार जब प्रोटोटाइप को मंजूरी दे दी जाती है, तो हम तब अपने अत्याधुनिक पीसीए उत्पादन विधियों का उपयोग करते हैं ताकि हम प्रत्येक पीसीए में निरंतरता और गुणवत्ता सुनिश्चित कर सकें।
As a leading provider of high-quality Printed Circuit Assembly services, we use only superior-grade materials and adhere to strict quality control processes to ensure that your PCA designs meet all relevant industry standards and regulations. Additionally, we offer competitive pricing for our PCA services and work within your budget to deliver the best possible results.
Hoshino LCD-TECH मानक ब्लैक सोल्डर मास्क PCB उत्पाद फ़ंक्शन और विनिर्देश
|
वस्तु |
विनिर्देश |
|
|
1 |
परत का नाम |
1-18layers |
|
2 |
सामग्री |
FR-4, FR2.TACONIC, रोजर्स, CEM-1 CEM-3, सिरेमिक, क्रॉकरी मेटल-समर्थित टुकड़े टुकड़े |
|
3 |
सतह खत्म |
HASL (LF), गोल्ड प्लेटिंग, इलेक्ट्रोलेस निकेल विसर्जन सोना, विसर्जन टिन, OSP (ENTEK) |
|
4 |
बोर्ड की मोटाई समाप्त करें |
0.2 मिमी -6.00 मिमी (8mil-126mil) |
|
5 |
तांबे की मोटाई |
1/2 ऑउंस मिनट; 12 ऑउंस मैक्स |
|
6 |
सोल्डर मास्क |
हरा/काला/सफेद/लाल/नीला/पीला |
|
7 |
Min.trace चौड़ाई और लाइन रिक्ति |
0.075 मिमी/0.1 मिमी (3mil/4mil) |
|
8 |
CNC ड्रिलिंग के लिए min.hole व्यास |
0.1 मिमी (4mil) |
|
9 |
पंचिंग के लिए min.hole व्यास |
0.9 मिमी (35mil) |
|
10 |
सबसे बड़ा पैनल आकार |
610 मिमी*508 मिमी |
|
11 |
होल पॉज़िटॉन |
+/- 0.075 मिमी (3mil) CNC ड्रिलिंग |
|
12 |
कंडक्टर चौड़ाई |
0.05 मिमी (2mil) या; +- मूल कलाकृति का 20% |
|
13 |
छेद व्यास |
Pth l: +/- 0.075 मिमी (3mil); गैर-पीटीएच एल: +/- 0.05 मिमी (2mil) |
|
14 |
रूपरेखा सहिष्णुता |
0.125 मिमी (5mil) सीएनसी रूटिंग; पंच करके +/- 0.15 मिमी (6mil) |
|
15 |
ताना और मोड़ |
0.70% |
|
16 |
इन्सुलेशन प्रतिरोध |
10KOHM-20MOHM |
|
17 |
प्रवाहकत्त्व |
<50ohm |
|
18 |
परीक्षण वोल्टेज |
10-300V |
|
19 |
पैनल आकार |
110 × 100 मिमी (मिनट); 660 × 600 मिमी (अधिकतम) |
|
20 |
परत-परत गलत तरीके से |
4 परतें: 0.15 मिमी (6mil) अधिकतम; 6 परतें: 0.25 मिमी (10mil) अधिकतम |
|
21 |
Min.spacing एक आंतरिक परत के सर्कुइटी pqttern से होल एज के बीच का स्पेसिंग |
0.25 मिमी (10mil) |
|
22 |
एक आंतरिक परत के बोर्ड oulineto सर्किटरी पैटर्न के बीच min.spacing |
0.25 मिमी (10mil) |
|
23 |
बोर्ड मोटाई सहिष्णुता |
4 परतें: +/- 0.13 मिमी (5mil); 6 परतें: +/- 0.15 मिमी (6mil) |
|
24 |
प्रतिबाधा नियंत्रण |
+/- 10% |
|
25 |
अलग -अलग प्रभाव |
+-/10% |
होशिनो एलसीडी-टेक स्टैंडर्ड ब्लैक सोल्डर मास्क PCBusage परिदृश्य
उच्च-अंत इलेक्ट्रॉनिक्स: उच्च-अंत उपभोक्ता इलेक्ट्रॉनिक्स उत्पादों में, जैसे कि स्मार्टफोन, टैबलेट, उच्च-अंत ऑडियो, आदि, मानक ब्लैक सोल्डर मास्क पीसीबी न केवल उत्कृष्ट सर्किट सुरक्षा प्रदान कर सकता है, बल्कि उत्पाद की उपस्थिति के लिए उपभोक्ताओं की उच्च आवश्यकताओं को पूरा करने के लिए उत्पाद की समग्र बनावट और सुंदरता में भी सुधार कर सकता है।
चिकित्सा उपकरण: चिकित्सा उपकरणों में आमतौर पर उत्पादों की उपस्थिति और पहचान के लिए उच्च आवश्यकताएं होती हैं, और सर्किट स्थिरता और सुरक्षा के लिए चिकित्सा उपकरणों की सख्त आवश्यकताओं को पूरा करते हुए मानक ब्लैक सोल्डर मास्क पीसीबी की अद्वितीय ब्लैक उपस्थिति उपकरण को अलग करने और पहचानने में मदद करती है।
उच्च तापमान वातावरण: TheStandard ब्लैक सोल्डर मास्क पीसीबी उच्च तापमान वेल्डिंग प्रक्रिया के दौरान उच्च तापमान का सामना कर सकता है, इसलिए इसमें इलेक्ट्रॉनिक उत्पादों में अनुप्रयोगों की एक विस्तृत श्रृंखला होती है, जिसमें उच्च तापमान वेल्डिंग या उच्च तापमान वातावरण में काम करने की आवश्यकता होती है, जैसे कि मोटर वाहन इलेक्ट्रॉनिक्स, औद्योगिक नियंत्रण उपकरण, आदि।
मॉइस्चर-प्रूफ और एंटी-कोरोसियन आवश्यकताएं: ब्लैक सोल्डर ब्लॉक लेयर में अच्छी नमी-प्रूफ और एंटी-जंग गुण हैं, और इलेक्ट्रॉनिक उत्पादों के लिए उपयुक्त है, जिन्हें लंबे समय तक आर्द्र या संक्षारक वातावरण में काम करने की आवश्यकता होती है, जैसे कि समुद्री पहचान उपकरण, रासायनिक उपकरण नियंत्रण बोर्ड और इसलिए।
ऑप्टिकल स्कैनिंग और पहचान: कुछ मामलों में जहां सर्किट बोर्ड पर बारकोड या मार्क्स की ऑप्टिकल स्कैनिंग या पहचान की आवश्यकता होती है, मानक ब्लैक सोल्डर मास्क पीसीबी एक स्पष्ट और स्थिर पृष्ठभूमि प्रदान कर सकता है, ऑप्टिकल स्कैनिंग की सटीकता और विश्वसनीयता में सुधार कर सकता है।

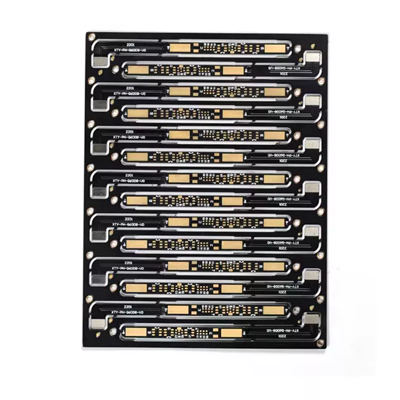

Hoshino LCD-TECH मानक ब्लैक सोल्डर मास्क पीसीबी विवरण
पैकेजिंग और शिपिंग
अपने माल की सुरक्षा को बेहतर ढंग से सुनिश्चित करने के लिए, पेशेवर, पर्यावरण के अनुकूल, सुविधाजनक और कुशल पैकेजिंग सेवाएं प्रदान की जाएंगी।
उपवास
प्रश्न: मुख्य समय क्या है?
A: एक ऑर्डर देने के बाद, उत्पादन से निपटने का समय लगभग 20-25 दिन होता है जो आपकी मात्रा पर निर्भर करता है।
प्रश्न: आप माल कैसे जहाज करते हैं?
A: हम फास्ट एक्सप्रेस के माध्यम से नमूने भेजते हैं, थोक आदेशों के लिए समुद्र या ट्रेन द्वारा भेज दिया जाएगा।
प्रश्न: क्या आप मेरे लिए कॉन्फ़िगरेशन बदल सकते हैं?
A: हाँ, हम ग्राहकों के अनुरोध के आधार पर कॉन्फ़िगरेशन बदल सकते हैं
